進口蝶閥管道安裝說明書

蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速，并且還可以同時具有良好的流量調節功能和關閉密封特性，是近十幾年來發展最快的閥門品種之一。蝶閥的使用非常廣泛。其使用的品種和數量仍在繼續擴大，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性，以及一閥多功能發展。其可靠性及其他性能指標均達到較高水平。

但是蝶閥應該怎樣安裝使用呢，沃德WODE工程師就此簡單介紹下：

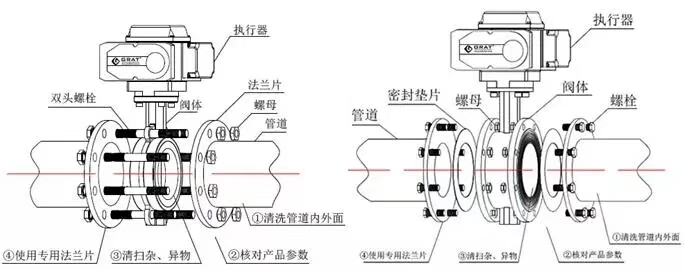

     1、先將法蘭焊接到管道上并且冷卻至環境溫度后，才可將閥門安裝到法蘭上。否則焊接產生的高溫會影響彈性閥座的性能。

     2、焊接法蘭的邊緣必須用車床加工到表面平滑為止以避免在閥門安裝過程中傷及彈性閥座。法蘭表面必須完全不受損壞不發生變形，清除所有污垢粉塵和異物，避免閥門及法蘭接口發生液體泄漏。

     3、清潔法蘭及管道內腔以徹底清除焊接產生的濺落物、剝落的水垢和其他留下的異物。

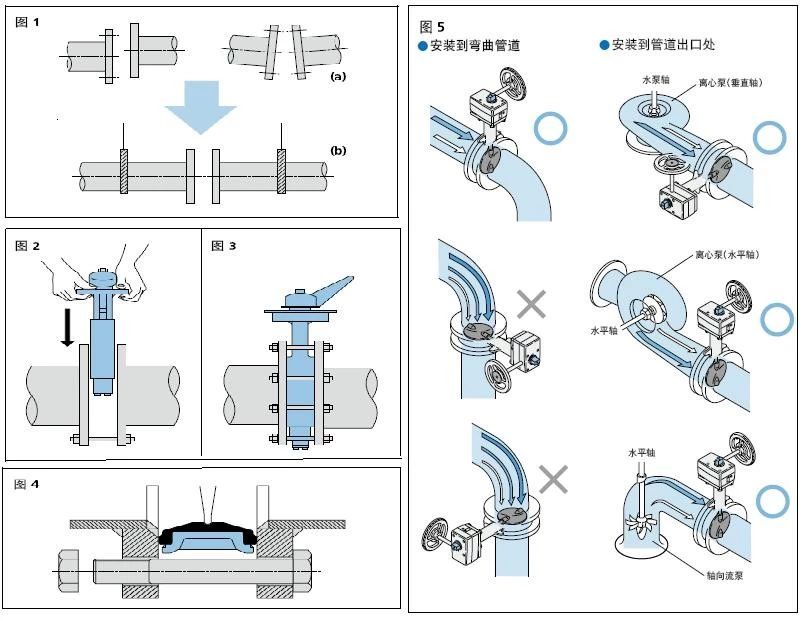

     4、在閥門之間安裝管道時，精確地對準上下水管道的中心對于無故障操作至關重要。圖 1 所示的不精確中心點必須避免。

     5、安裝閥門時將管道下方的定位螺栓定在同一高度起到支撐作用，并調節法蘭之間的距離直至閥體兩側相距6-10毫米左右。切記此處閥門只能從關閉位置打開到10°的位置。

     6、將兩個螺栓插入閥門的下側導桿中，然后仔細安裝，使法蘭表面不會損傷彈性閥座。(見圖2)

     7、然后將另外兩個螺栓置入閥門上方的導桿中，確保在管道和閥門之間準確的中心定位。

     8.、開啟閥門三次以檢查閥板和法蘭的接觸之間是否有不暢。

    9、移去定位螺栓，將所有螺栓放在閥體四周進行交替對角緊固(見圖3 圖4)，直到法蘭觸到閥體為止。請參考以下表格以獲得推薦的扭矩值。

    10、安裝執行機構時為閥門提供一個支撐以避免閥門頸的扭曲并減少閥門和管道之間的磨擦。

    11、不要踩踏在閥門頸或閥門手輪上。

    12、不要顛倒安裝DN350或更大型號的閥門。

    13、不要在止回閥或泵上直接安裝蝶閥，這樣在接觸閥板時可能會造成損壞。

    14、不要在彎頭和漸縮管的下游一側安裝閥門，或在流速變化時校準閥門。發生這種情況，建議在大約10倍于閥門公稱直徑的距離之外安裝閥門。

15、安裝閥門需要考慮到哪個閥板會在輸送液體過程中經受流速和壓力的

如您對蝶閥的安裝使用有疑問，可隨時致電沃德WODE閥門各代理商。
