蒸汽減壓站的控制

鍋爐通常產生的都是高壓蒸汽，這樣可以減小鍋爐尺寸，減少濕蒸汽的發生，提高蒸汽干度，進行遠距離輸送。蒸汽從鍋爐中由高壓輸出再輸送至各設備用汽點時，一般都會進行減壓控制。

蒸汽減壓站的作用是將熱網或鍋爐的高壓蒸汽轉變?yōu)榈蛪赫羝脩艨筛鶕?jù)需求選擇相應減壓閥。以沃德WODE減壓閥產品為例，常用的減壓閥有自力式減壓閥和先導式減壓閥、直接作用式減壓閥等。

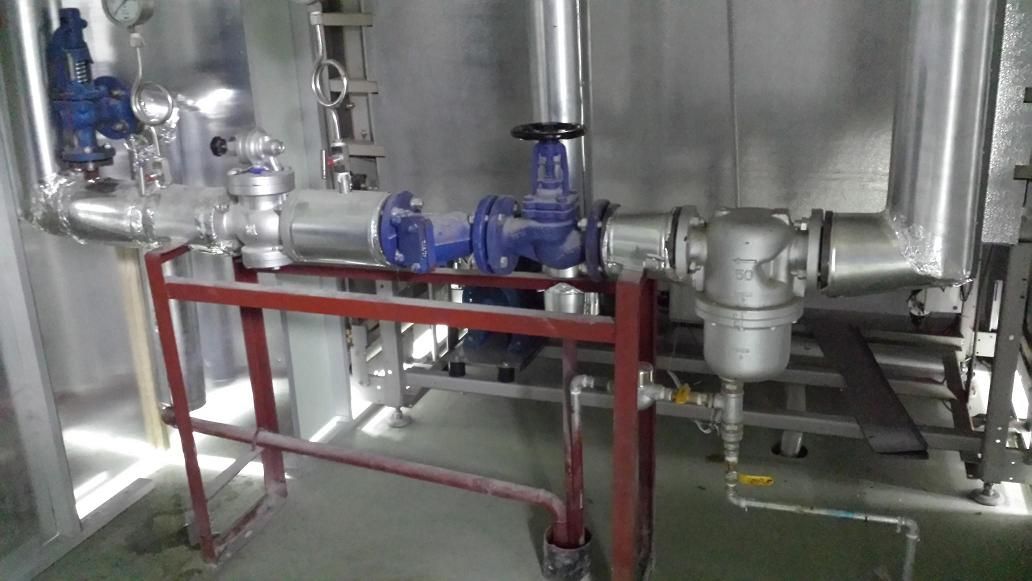

1、汽水分離器；2、雙波紋管截止閥；3、Y型過濾器；4、自力式減壓閥；5、浮球疏水閥；

6、水流觀視鏡；7、安全閥

特點

無需外部控制信號，自動調節下游壓力

減壓功能強，5種閥頭應用于從0.2Bar~16Bar的下游壓力

蒸汽流量變化不會對減壓效果造成影響

工作可靠，投入使用后無需維護

采用水封罐，避免閥頭膜片損壞減壓閥

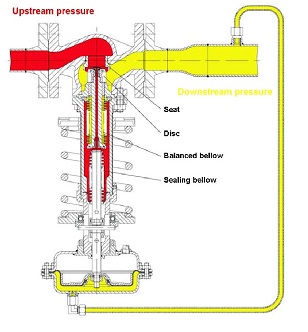

減壓閥是減壓站的核心部分，結構圖如下。蒸汽流過減壓站時，下游的壓力通過反饋管傳遞到執行器的隔膜，對閥桿產生一個向上的推力，閥桿同時受到向下作用的彈簧力。通過調節，彈簧力發生變化，直到與下游壓力達到平衡。蒸汽量的變化會引起閥塞位置變化，直到達到新的平衡。圖中，可以看到減壓閥有兩根不銹鋼波紋管。一根是從外部密封軸桿，稱為密封波紋管；另一根波紋管是使壓力達到平衡，稱為平衡波紋管。上游壓力通過內部閥塞的孔和波紋管外部的壓力相平衡。波紋管內部通過孔與下游相連接。波紋管的有效工作區域和閥座接觸區域大小相同，不同的力會相互抵消，使減壓閥不會受到上游壓力的影響。因此，減壓閥的減壓比很大。

汽水分離器與疏水閥

管道必須排水以確保進入減壓閥的是干蒸汽。理想的位置是在閥上游安裝汽水分離器。下游閥門關閉時，下游管道可能變冷，必須安裝疏水閥組，以排除因散熱損失而形成的冷凝水。疏水閥應選用浮球式疏水閥以及時排出冷凝水。

過濾器

為避免管道垃圾破壞減壓閥，在減壓閥前安裝細目過濾器。安裝方向為水平安裝（防止水錘）。細目過濾器應定期清洗。

安全閥

安全閥是用于超壓時保護下游設備。安全閥必須設定在下游設備安全工作壓力以下排放，而且選型時以安全閥全開時排放量為準。

旁通截止閥

旁通截止閥的作用是在減壓閥檢修時能繼續向下游提供蒸汽。為防止誤操作，應選配帶鉛封的手輪保護套。

選型說明

選擇合適的減壓站，需要提供閥前壓力P1、閥后壓力P2、通過減壓閥的蒸汽最大流量、安全閥的整定壓力、閥門口徑、連接方式、閥體材質等。
