1

結構長度

Face to face dimension

直通式為進、出口端面之間的距離，角式為進口（或出口）端面到出口（或進口）軸線的距離

2

結構形式

Type of construction

各類閥門在結構和幾何形狀上的主要特征

3

直通式

Through way type

進、出口軸線重合或相互平行的閥體形狀

4

角式

Angle type

進、出口軸線相互垂直的閥體形式

5

直流式

Y-globe type

通路成一直線，閥桿位置與閥體通路軸線成銳角的閥體形狀

6

三通式

Three way type

具有三個通路方向的閥體形式

7

T形三通式

T-pattern three way

塞子（或球體）的通路呈“T”形的三通式

8

L形三通式

L-pattern three way

塞子（或球體）的通路呈“L”形的三通式

9

平衡式

Balance type

利用介質壓力平衡、減少閥桿軸向力的結構形式

10

杠桿式

Lever type

采用杠桿帶動啟閉件的結構形式

11

常開式

Normally open type

無外力作用時，啟閉件自動處于開啟位置的機構形式

12

常閉式

Normally closed type

無外力作用時，啟閉件自動處于關閉位置的機構形式

13

保溫式

Steam jacket type

帶有蒸汽加熱夾套結構的各種閥門

14

波紋管密封式

Bellows seal type

用波紋管作閥桿主要密封的各種閥門

15

閥體

Body

與管道（或機器設備）直接連接，并控制介質流通的閥門主要零件

16

閥蓋

Bonnet

閥體相連并與閥體（或通過其他零件，如隔膜等）構成壓力腔的主要零件

17

啟閉件

Disc

用于截?cái)嗷蛘{(diào)節介質流通的零件的統稱，如閘閥中的閘板，節流閥中的閥瓣等

18

閥瓣

Disc

截止閥、節流閥、止回閥等閥門中的啟閉件

19

閥座

Seat ring

安裝在閥體上，與啟閉件組成密封副的零件

20

密封面

Sealing face

啟閉件與閥座（閥體）緊密貼合，起密封作用的兩個接觸面

21

閥桿

Stem

將啟閉力傳遞到啟閉件上的主要零件

22

閥桿螺母

Yoke bushing

與閥桿螺紋構成運動副的零件

23

填料函

Stuffing box

在閥蓋（或閥體）上，充填填料，用來阻止介質由閥桿處泄漏的一種結構

24

填料箱

Stuffing box

充填填料，阻止介質自閥桿處泄漏的零件

25

填料壓蓋

Gland

用以壓緊填料達到密封的零件

26

填料

Packing

裝入填料函（或填料箱）中，阻止介質從閥桿泄漏的填充物

27

填料墊

Packing seat

支撐填料，保持填料密封的零件

28

支架

Yoke

在壓蓋或閥體上，用于支撐閥桿螺母和傳動機構的零件

29

上密封

Back seat

當閥門全開時，阻止介質向填料函處滲透的一種密封結構

30

內壓自封

Pressure seat

利用介質壓力使閥體與閥蓋連接處實現自動密封的機構

31

閥桿頭部尺寸

Dimension of valve stem head

閥桿與手輪、手柄或其它操縱機構裝配連接部位的機構尺寸

32

閥桿端部尺寸

Dimension of valve stem
  End

閥桿與啟閉件連接部位的結構尺寸

33

連接槽尺寸

Dimension of connecting channel

啟閉件與閥桿裝配連接部位的機構尺寸

34

撞擊手輪

Impact hand wheel

利用撞擊作用力以減輕閥門操作力的手輪結構

35

連接形式

Type of connection

閥門與管道或機器設備的連接所采用的各種方式（如法蘭連接、螺紋連接、焊接連接等）

36

電動裝置

Electric actuator

用電力啟閉或調節閥門的驅動裝置

37

氣動裝置

Pneumatic actuator

用氣壓力啟閉或調節閥門的驅動裝置

38

液動裝置

Hydraulic actuator

用液壓力啟閉或調節閥門的驅動裝置

39

電磁動裝置

Electro magnetic actuator

用電磁力啟閉閥門的驅動裝置

40

電－液動裝置

Electro-hydraulic actuator

用電力和液壓力啟閉閥門的驅動裝置

41

電磁－液動裝置

Electro magnetic-hydraulic actuator

用電磁力和液壓力啟閉閥門的驅動裝置

42

氣－液動裝置

Pneumatic-hydraulic actuator

用氣壓力和液壓力啟閉閥門的驅動裝置

43

蝸桿傳動裝置

Worm gear actuator

用蝸桿機構啟閉或調節閥門的裝置

44

圓柱齒輪傳動裝置

Cylindrical gear actuator

用圓柱齒輪機構啟閉或調節閥門的裝置

45

圓錐齒輪傳動裝置

Conical gear actuator

用圓錐齒輪機構啟閉或調節閥門的裝置

46

閘板

Wedge disc

閘閥中的啟閉件，其型式有單閘板、雙閘板、彈性閘板

47

單閘板

Single gate disc

整體制造的一種剛性閘板結構

48

雙閘閥

Double gate disc

由兩塊閘板組成的一種閘板結構

49

彈性閘板

Flexible gate disc

能產生彈性變形的一種閘板結構

50

球體

Ball

球閥中的啟閉件

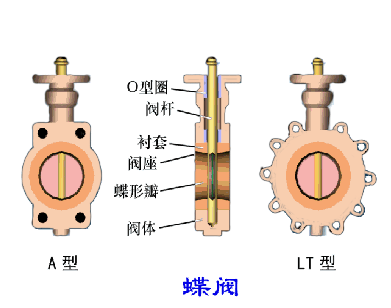

51

蝶板

Disc

蝶閥中的啟閉件

52

隔膜

Diaphragm

隔膜閥中的啟閉件

53

塞子

Plug

旋塞閥中的啟閉件

54

銷軸

Hinge pin

旋啟式止回閥中，閥瓣繞其旋轉的固定軸

55

搖桿

Arm

旋啟式止回閥中，連接閥瓣與銷軸，并繞銷軸旋轉的零件

56

喉徑

Throat diameter

安全閥閥座通路最小截面的直徑

57

調節螺套

Adjusting bolt

安全閥中調節彈簧壓縮量的套筒式零件

58

彈簧座

Spring plate

安全閥中支撐彈簧的零件

59

導向套

Valve guide

安全閥中對閥瓣起導向作用的零件

60

反沖盤

Disc holder

安全閥中與閥瓣連接，用以改變介質流向，增加開啟高度的零件

61

調節圈

Adjusting ring

安全閥中與閥座或?qū)蛱走B接，用以調節啟閉壓差的零件

62

調節彈簧

Regulation spring

減壓閥中，用來調定出口壓力的彈簧

63

復位彈簧

Returnning spring

減壓閥中，用來對啟閉件起復位作用的彈簧

64

膜片

Diaphragm

減壓閥中起平衡閥前閥后壓力作用的零件

65

閥片

Disc

圓盤式疏水閥中的啟閉件

66

鐘形罩

Inverted bucket

疏水閥中帶動閥瓣動作的鐘套形零件

67

浮球

Ball float

疏水閥鐘控制啟閉的空心球體

68

浮桶

Bucket float

疏水閥中帶動閥瓣動作的桶形零件
