進口氣動襯氟蝶閥特點選型原理介紹

 氣動襯氟蝶閥如何選型

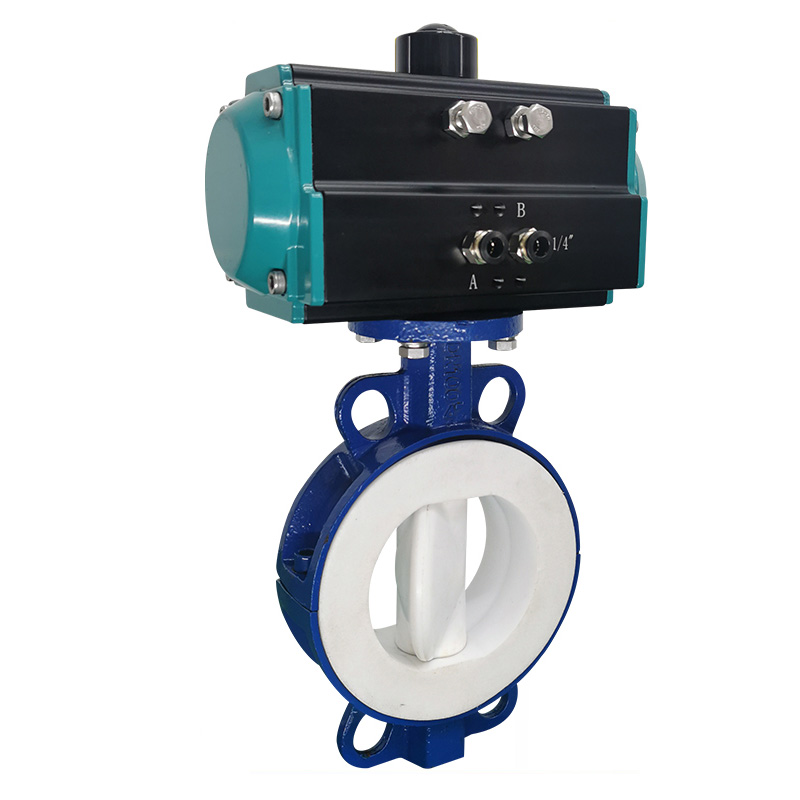

      氣動襯氟蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。

襯氟閥門分類

      氟閥門分為：襯氟隔膜閥、襯氟氣動蝶閥、襯氟球閥、襯氟止回閥、襯氟截止閥、襯氟旋塞閥、襯氟楔式閘閥、襯氟調節閥等產品。

氣動襯氟蝶閥執行機構

      采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

      1、齒輪式雙活塞，輸出力矩大，體積小。

      2、氣缸選用鋁金材料，重量輕、外形美觀。

      3、可在頂部、側面安裝手動操作機構。

      4、齒條式連接可調節開啟角度、額定流量。

      5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

      6、IS05211標準連接為產品的安裝更換提供了方便。

      7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門同步精度。

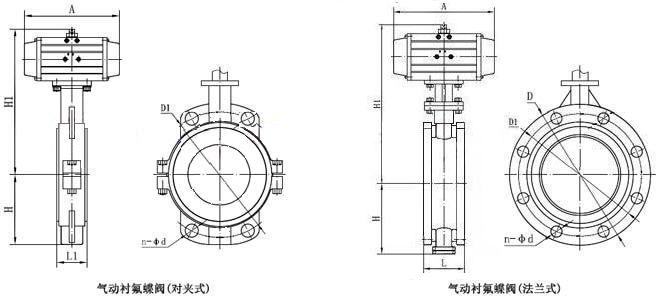

氣動襯氟蝶閥連接方式

      連接方式：對夾式連接、法蘭式連接

氣動襯氟蝶閥特點介紹

      1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

      2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

      3、流量特性趨直線，調節性能好。

      4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

      5、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

      6、該閥可設計成法蘭連接和對夾連接。

      7、驅動方式可選擇手動、電動或氣動。

      8、密封件可更換，且密封可靠達到雙向密封。

      9、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。

      目前氣動蝶閥在低壓大中口徑管道上的使用越來越多。氣動蝶閥可分為：不銹鋼氣動蝶閥，硬密封氣動蝶閥，軟密封氣動蝶閥，碳鋼氣動蝶閥等。

氣動襯氟蝶閥用途及特點

      蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

其主要特點為:

      1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

      2、操力矩小，操作方便，省力靈巧。

      3、可以任何位置安裝，維修方便。

      4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

      5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
