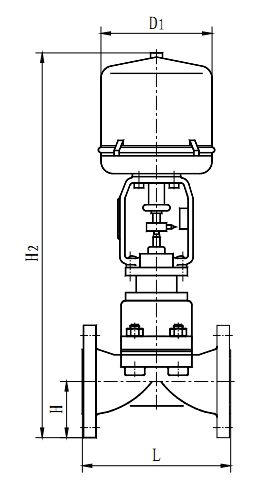

進口電動隔膜調節閥的工作原理

進口電動隔膜調節閥由隔膜閥配用各類直行程電動執行器組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20mA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。

進口電動隔膜調節閥的工作原理基于?電動執行機構驅動彈性隔膜位移?，實現對流體流量或壓力的精確調節?。其核心工作流程如下：

?一、核心結構組成?

?電動執行機構?

電動機接收控制信號（4–20mA或1–5VDC），通過減速器將高速旋轉轉換為低速高扭矩的直線運動，驅動閥桿上下移動?。

集成位移傳感器實時反饋閥芯位置，形成閉環控制?。

?隔膜組件?

彈性隔膜（橡膠/PTFE材質）作為核心密封件，隔離閥腔內介質與驅動部件?。

閥桿末端連接圓盤，通過下壓或釋放隔膜控制流體通道開度?。

?閥體設計?

流線型通道減少阻力，襯氟（PTFE）或316L不銹鋼材質適配腐蝕性介質?

二、工作流程解析?

?開啟狀態?

執行機構帶動閥桿下移，隔膜脫離閥體密封面，形成流體通道?。

通過調節閥桿行程精確控制隔膜開度，實現流量線性調節?。

?關閉狀態?

閥桿上提，圓盤將隔膜壓緊在閥體密封面上，完全阻斷流體?。

隔膜彈性變形形成零泄漏密封，適用于高危介質?。

?調節過程?

控制器比較設定信號與位移反饋，動態調整電機轉向及行程，誤差≤1%?

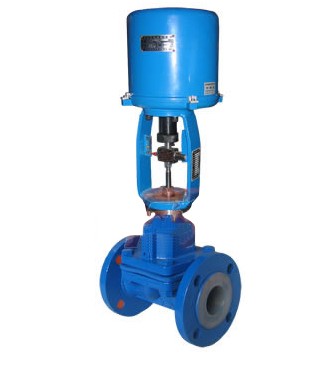

沃德WODE電動調節隔膜閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。廣泛適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
