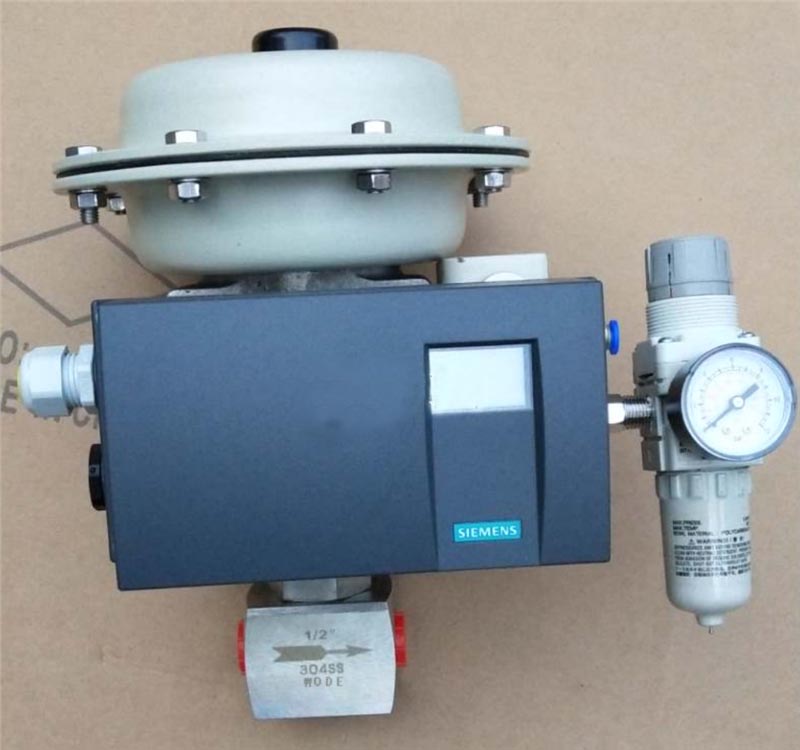

進口氣動小流量調節閥與哪些系統聯網操作

進口氣動小流量調節閥作為工業自動化體系的終端執行元件，其高級價值正是通過 “聯網操作” 得以實現。它絕非孤立工作，而是深度集成于多層級的控制系統網絡中，實現精準、智能、可追溯的流體控制。

以下是與之聯網操作的主要系統層級及具體內容：

一、核心控制層（直接指揮）

這是閥門最直接、最關鍵的“大腦”，負責實時控制和調節。

分布式控制系統（DCS）

角色：大規模連續流程工業（如化工、石化、半導體晶圓廠）的“中央指揮部”。

聯網方式：閥門通過氣動定位器或電氣轉換器（I/P） 接收來自DCS控制器的4-20mA模擬信號，并將閥位反饋信號（4-20mA或HART） 送回DCS。現代智能閥門通過現場總線（如PROFIBUS PA, FF） 或工業以太網（如PROFINET, EtherNet/IP） 直接數字通訊。

作用：DCS中的PID控制模塊根據工藝設定點（SP）和過程變量（PV，如流量、壓力）的差值，計算出控制信號，驅動閥門動作，實現復雜回路的自動化調節。

可編程邏輯控制器（PLC）

角色：適用于批次控制、離散控制或中小型流程的“現場指揮官”。

聯網方式：與DCS類似，通過I/O模塊進行模擬量或總線通訊。在設備自動化單元中更常見。

作用：執行具體的控制邏輯，例如，在生物反應器中按時間序列控制營養物質的補加流量。

安全儀表系統（SIS）/ 緊急停車系統（ESD）

角色：獨立于DCS/PLC的“安全衛士”。

聯網方式：通常采用硬線連接（安全繼電器）或通過安全總線（如PROFISAFE）。當SIS被觸發時，會向閥門的執行機構發送一個失效安全（Fail-Safe）信號（如斷電磁閥通氣，實現故障開或故障關）。

作用：在工藝參數超限（如壓力過高、流量過低）時，強制、快速地將閥門置于安全位置（全開或全關），防止事故發生。

二、監控與操作層（人機界面與優化）

這是操作人員與閥門進行交互、監控和優化的層級。

數據采集與監控系統（SCADA）

角色：面向操作員的“監控大屏”。

聯網方式：SCADA系統通過OPC（OLE for Process Control） 等標準接口，從DCS/PLC或直接通過總線網絡采集閥門的實時數據（開度、信號壓力、報警狀態）。

作用：提供圖形化界面，顯示閥門狀態、歷史趨勢、報警列表，并允許操作員進行遠程手動操作（如強制給定一個開度）。

制造執行系統（MES）

角色：連接生產與管理層的“調度中心”。

聯網方式：與DCS/PLC或數據庫進行數據交換。

作用：MES下達生產配方（Recipe）給控制系統，其中包含閥門的關鍵設定參數（如流量設定值）。同時，收集閥門運行時長、動作次數等數據，用于預防性維護和生產批次記錄。

三、高級管理與信息層（數據分析與決策）

這是數據價值深度挖掘和業務集成的層級。

資產管理系統（AMS）/ 閥門管理軟件

角色：閥門的“私人醫生”。

聯網方式：通過HART、現場總線或以太網與智能定位器通訊。

作用：對閥門進行遠程組態、校準、診斷。可讀取閥門的健康狀態數據（如摩擦力、彈簧疲勞、行程累計），預測潛在故障，實現預測性維護。

實驗室信息管理系統（LIMS）

角色：質量數據的“分析師”。

聯網方式：通過中間數據庫或接口與控制系統交互。

作用：在精細化工或制藥行業，LIPS可能根據LIPS的樣品分析結果，自動調整相關工藝段中調節閥的設定值，以優化產品質量。

企業資源計劃系統（ERP）

角色：企業運營的“大管家”。

聯網方式：間接通過MES等系統獲取信息。

作用：根據閥門維護記錄觸發備件采購流程；或根據生產消耗的介質（通過閥門累計流量估算），進行成本核算。

聯網通訊的關鍵技術（“語言”和“管道”）

傳統模擬信號：4-20mA + HART。4-20mA傳輸主控制信號，HART協議疊加數字信號進行雙向通訊（參數設置、診斷）。是目前最普遍的方式。

現場總線：PROFIBUS DP/PA, Foundation Fieldbus, DeviceNet。一根電纜連接多個設備，傳輸數字化控制信號和豐富數據，節省布線，信息量大。

工業以太網：PROFINET, EtherNet/IP, Modbus TCP/IP。基于以太網技術，速度更快，帶寬更高，可直接與IT系統集成，是未來發展方向。

無線技術：WirelessHART, ISA100.11a。用于布線困難或移動設備，主要傳輸監測和診斷數據，較少用于實時閉環控制。

總結：聯網的價值

進口氣動小流量調節閥通過聯網，從一個單純的機械部件轉變?yōu)橐粋€智能的網絡節點，實現了：

全自動精確控制：減少人為干預，提升產品一致性。

遠程監控與操作：提高工作效率和安全性。

預測性維護：避免非計劃停機，降低維護成本。

數據可追溯性：滿足GMP、FDA等法規對生產記錄的要求。

系統優化與集成：成為智能制造和工業互聯網的基礎。

在選擇閥門時，必須根據您工廠現有的控制系統架構和通訊協議，明確指定閥門的信號類型、通訊協議和智能功能要求。
