控制閥Cv、Kv和C的換算及詳盡推導過程

     控制閥一般指的是調節閥，由兩個主要的組合件構成：閥體組合件和執行機構組合件（或執行機構系統），分為四大系列：?jiǎn)巫盗锌刂崎y、雙座系列控制閥、套筒系列控制閥和自力式系列控制閥。控制閥選型首要是閥的cv值，通常被稱為流量系數，是指閥門在給定的壓差下通過的液體或氣體的流量，它是閥門設計和選擇的重要參數。該文中就Cv、Kv和C的值換算介紹：

不同單位制的控制閥流量系數(Cv、Kv和C)都是控制閥在固定壓差下，單位時間內控制閥全開流通水的體積，Cv、Kv和C存在Cv=1.156Kv，Cv=1.167C的關系。沃德WODE閥門公司分享Cv、Kv和C三者的定義、單位、換算及詳盡推導過程。

1、流量系數的定義

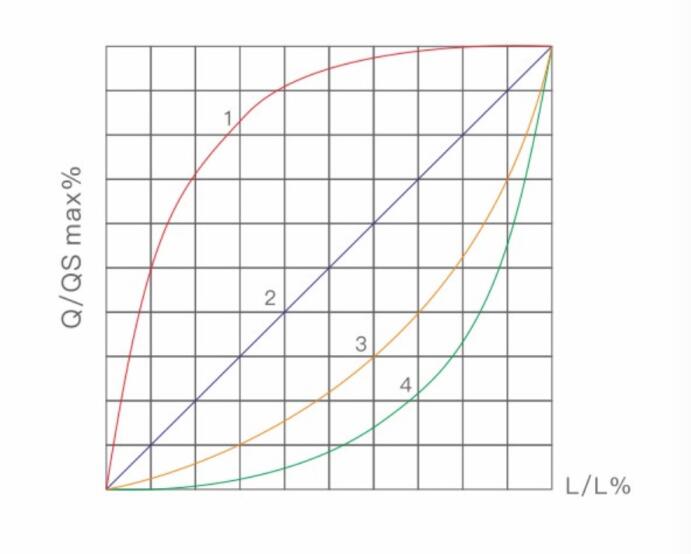

    控制閥流通能力是指特定流體在特定溫度下，當閥兩端為單位壓差時，單位時間內流經控制閥的流體體積數，采用不同單位制時有不同表達方式。

①流量系數C的定義

    給定行程下，溫度為5-40℃的水, 閥兩端壓差為1kgf/cm2時，每小時流經調節閥的體積(以m3表示)。C是流量系數的通用 符，我國過去曾長期使用，以前稱流通能力C。

②流量系數Kv的定義

    給定行程下，閥兩端壓差為102kPa時，溫度為5-40℃的水，每小時流經調節閥的體積(以m3表示)。Kv是國際單位制流量系數。

③流量系數Cv的定義

    給定行程下，閥兩端壓差為1lb/in2時，溫度為60℉的水，每分鐘流經調節閥的體積(以美國加侖U.S gal表示)。Cv是英制流量系數。

2、不同單位制公式推導

①流通能力C計算公式及單位

當γ/γ0=1，Q=1m3/h，△P=1kgf/cm2時，如C定義為1，則N=1。則流通能力C的公式及單位如下：

公式中C為流通能力；Q單位為m3/h；γ/γ0為比重；△P單位為kgf/cm2。

②流量系數Cv計算公式及單位

當ρ/ρ0=1，Q=1USgal/min，△P=1lb/in2，如定義Cv=1，則N=1。則流量系數Cv的公式及單位如下：

其中Cv為流量系數；Q單位為USgal/min；ρ/ρ0為比密度；△P單位為lb/in2。

③流量系數Kv計算公式及單位

  當ρ/ρ0=1，Q=1m3/h，△P=100kPa時，若Kv=1，則N=0.1。則流量系數Kv的公式及單位如下：

   其中Kv為流量系數；Q單位為m3/h；ρ/ρ0為比密度；△P單位為kPa。

3、流通能力C、流量系數Kv、流量系數Cv的換算

①流量系數Cv與流通能力C的關系

     當C=1時，Q=1m3/h，γ/γ0=1(即ρ/ρ0=1)，△P=1kgf/cm2時，用C=1的條件代入Cv計算公式則為：

從計算結果得知：C=1與Cv=1.167是等值的(即Cv=1.167C)。

②Cv與Kv的換算

即Kv=1與Cv=1.156是等值的(即Cv=1.156Kv)。

     由于有些資料和樣本中對控制閥流通能力C、流量系數Kv和流量系統Cv三者缺少推導過程，使用中容易產生混淆。昌暉儀表對C、Kv、Cv從定義、單位應用及三者的關系方面予以澄清，幫助工程設計人員在調節閥選型計算過程中，對不同表達方式流量系數(C、Kv、Cv)進行換算和比較，便于進行調節閥的比選。
