NPT螺紋，PT螺紋，G螺紋和公制螺紋的含義和區別

常見的閥門中有多種連接方式，以知名流體閥門品牌德國沃德WODE閥門為例有螺紋、法蘭、焊接、卡套等，其中螺紋是小口徑閥門中經常使用的，具體分為內螺紋閥門和外螺紋，但是經常碰到說的各種螺紋規格是什么呢？就此沃德工程師結合實際應用介紹如下幾種：

NPT，PT，G　都是管螺紋

     NPT是 National (American) Pipe Thread 的縮寫，屬于美國標準的60度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716

　   PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為 1:16． 國家標準可查閱 GB/T7306。　

     G 是 55 度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等于８分，1/4 吋就是２分，如此類推．

　  G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。

　  ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，國標標注為Rc

　 公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，

　 公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。

　 公制螺紋用公制單位， 美英制螺紋用英制單位。

　 管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。

   螺紋的角度：公制和美制螺紋都是60度，英制是55度，TM水管螺紋是30度、SM針車螺紋和BC螺紋也是60度、公制梯形螺紋30度、英制梯形螺紋29度、臺形螺紋（TW29度 TR和TM30度）

   普通螺紋：公制螺紋 M；英制W；美制UNC、UNE、UNEF

   管螺紋：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM

  風嘴螺紋：CTV、TV 1/4-20的外徑尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).

   英制螺紋：按照公稱尺寸和每英寸牙數制定規格

如1/4"-20 ,3/4"-10, 1"-8 ，1/4"-20表示 公稱尺寸1/4 即大徑為6.35mm（25.4除4=6.35）每英寸20牙，依此類推。　

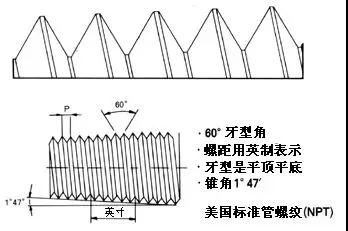

NPT螺紋簡圖

NPT螺紋簡要尺寸

德國沃德WODE的螺紋閥門產品有：螺紋閘閥、螺紋球閥、螺紋截止閥、螺紋止回閥、螺紋過濾器、螺紋阻火器、螺紋減壓閥、螺紋安全閥、螺紋電磁閥、螺紋角座閥、螺紋調節閥、螺紋底閥、螺紋針型閥、螺紋排氣閥、螺紋保溫閥門、螺紋波紋管閥門、螺紋氣動閥門等。沃德閥門秉承德國一貫嚴謹、精湛的制造工藝，沃德閥門一直具有高品質，以及高度的靈活性、安全性與可靠性。可以提供多達10000種，超過100000個型號的產品，滿足您個性化的閥門系統解決方案需求。您在螺紋閥門選型中有任何疑問，可致電沃德閥門技術部門溝通探討更多關于相關閥門的技術及應用問題。
