進口自力式壓力調節閥工作原理

     進口自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力調節閥廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。以市場上常用的自力式壓力調節閥品牌、德國沃德WODE的調節閥為例，自力式壓力調節閥系列產品有單座型、套筒型、雙座型三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN15～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。該文中就閥后壓力控制型和閥前壓力控制型兩種自力式壓力調節閥的工作原理做介紹：

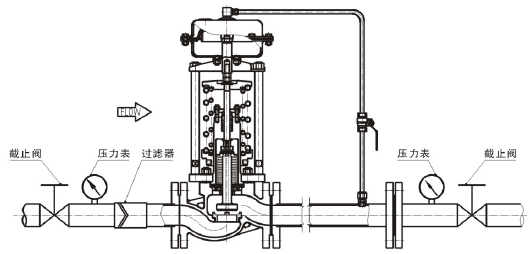

1、自力式壓力調節閥工作原理（閥后壓力控制）

　　工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是自力式（閥后）壓力調節閥的工作原理。

注：用于調節氣體時執行器朝上安裝，用于調節蒸汽或者液體時執行器朝下安裝。

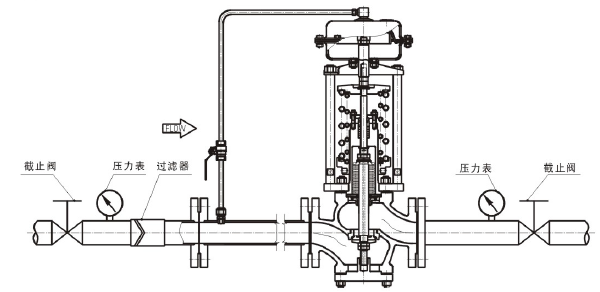

2、自力式壓力調節閥工作原理（閥前壓力控制）

　　工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。同時P1經過控制管線輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥后壓力P1增加時，P1作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯向離開閥座的方向移動，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積減大，流阻變小，從而使P1降為設定值。同理，當閥后壓力P1降低時，作用方向與上述相反，這就是自力式（閥前）壓力調節閥的工作原理。

注：用于調節氣體時執行器朝上安裝，用于調節蒸汽或者液體時執行器朝下安裝。
