截止閥的分類及選用指南

     截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面，閥瓣沿閥座的中心線作直線運動。截止閥再日常應用中的優勢：在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨。開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修，在工業生產、蒸汽管路、天然氣管路中廣泛應用。

    截止閥選用指南

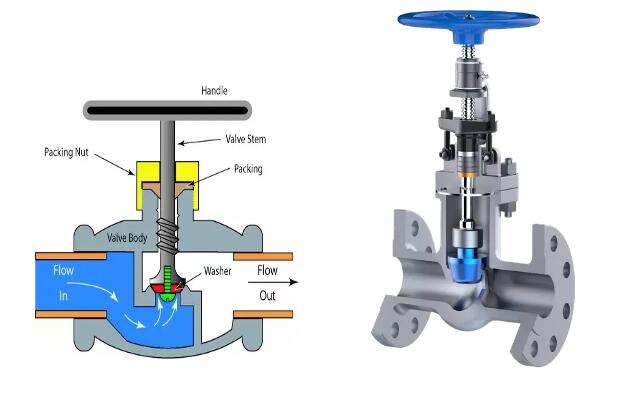

    截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種儀表閥門非常適合作為介質的切斷或調節及節流使用。截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種儀表閥門非常適合作為介質的切斷或調節及節流使用。截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個儀表閥門從管線上拆下來，這對于儀表閥門和管線焊接成一體的場合是很適用的。介質通過此類儀表閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它儀表閥門。

    常用的截止閥有以下幾種：

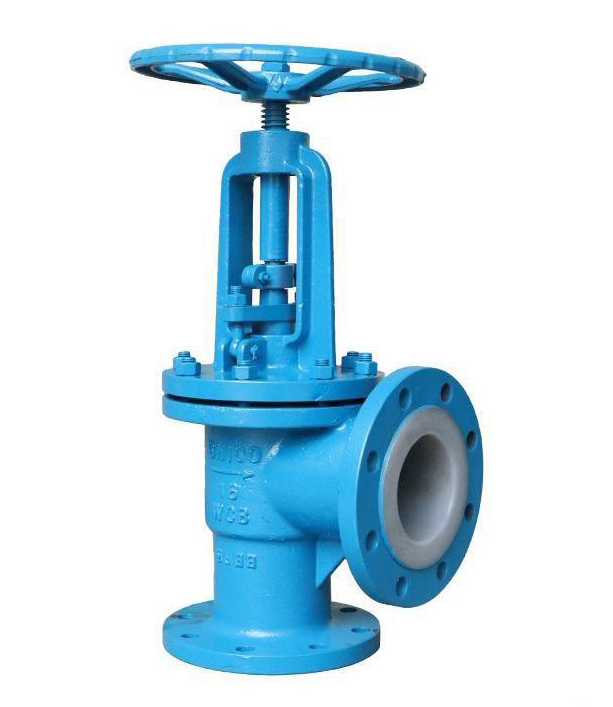

    1）角式截止閥；在角式截止閥中，流體只需改變一次方向，以致于通過此儀表閥門的壓力降比常規結構的截止閥小。

    2）直流式截止閥；在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過儀表閥門的壓力損失也相應的小了。

    3）柱塞式截止閥：這種形式的截止閥是常規截止閥的變型。在該儀表閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該儀表閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。
