進口氣動薄膜調節閥日常維護檢修

     氣動調節閥就是以壓縮氣體為動力源，以氣缸為執行器，并借助于閥門定位器、轉換器、電磁閥、保位閥、儲氣罐、氣體過濾器等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度、液位等各種工藝過程參數。閥門再日常使用中得經常維護檢修、能使閥門的性能壽命發揮到極致。

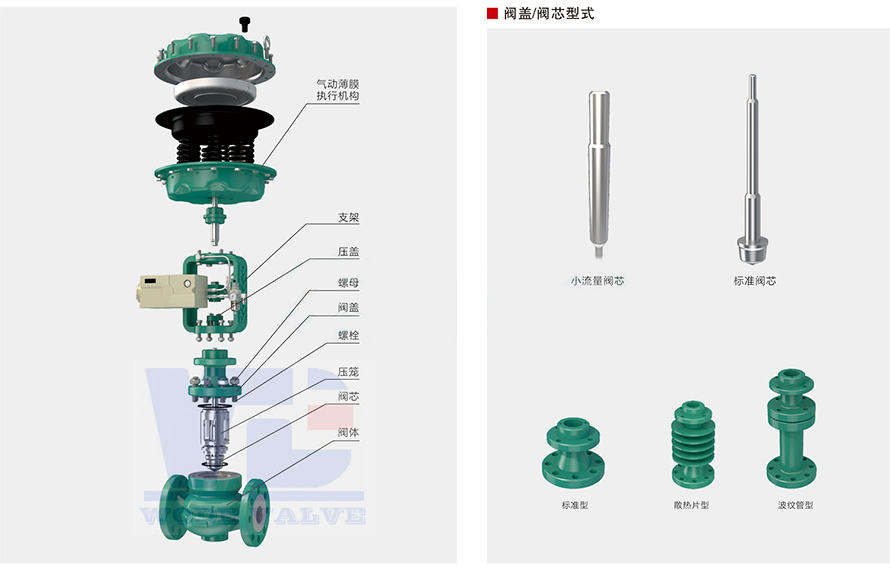

一、氣動薄膜調節閥的組成

氣室，膜片，托盤，彈簧，連桿，彈簧緊固件，閥桿，閥桿與連桿的緊固件，閥芯，閥座，填料，填料壓蓋。

二、調節閥的常見故障與判斷方法

從上往下數：

1、膜片會裂導致漏氣。

2、托盤與連桿可能活動。

3、彈簧可能老化，達不到要求。

4、閥桿長短調整的不合適。

5、盤根處可能會漏。

6、閥芯和閥桿會脫落。

7、閥芯會磨損。

8、閥座會磨損，松動，脫落。

三、如何判斷一臺氣動薄膜調節閥膜片漏

在一臺調節閥無法達到預定的行程時我們要考慮可能是膜片漏了，怎么進一步確認呢？

方法1：看定位器的輸出，輸出無法達到最大值，拆開定位器輸出端風線，用手堵住輸出端，風壓能達到最大，接上達不到最大，說明膜片漏，風跑到膜片的另一面去了。

方法2：給定位器一個信號后，穩定，使氣室內形成一個穩定的壓力。用手堵住執行機構另一端的所有孔，留一個，肥皂水，抹一下，使小孔表面形成一層薄膜，如果薄膜總是很快就破說明膜片漏，如果不破說明膜片不漏。

方法3：給調節閥一個信號，使氣室內充滿較高的氣壓，拆開膜頭上的

接頭，迅速用手堵住閥上的口，觀察閥是否會動，閥長時間不動說明

膜片不漏，如果閥慢慢回位說明膜片漏。

工作中可以掌握一種方法用到精湛，也可以兩種方法結合起來用，確保判斷不會失誤。

四、彈簧老化的現象

彈簧可能老化，達不到要求。

對風開閥是靠彈簧使閥關閉，彈簧老化，常會導致閥關不嚴。

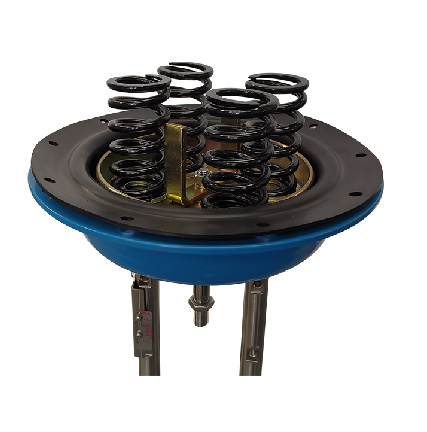

右圖為調節閥檢修時發現損壞的彈簧。

五、如何判斷調節閥的彈簧力、執行機構

作用力不夠

拆開閥桿與執行機構的連接件，執行機構運行良好，連上閥桿后，在常壓下也可運行到位，但一投上就關不嚴，如果有手輪，用手輪可以關嚴，這時可以懷疑彈簧力不夠。這種情況一般出現在使用多年的氣開閥上。靠彈簧力來關閥，容易出現關不嚴的現象。

六、填料的更換

上閥蓋的填料函是防止泄漏的保證。一旦閥桿出現泄漏，就需要更換填料。在拆開閥門進行全面檢修時，也經常更換填料。在松開填料函螺母之前，要確保閥桿中沒有壓力作用。

如果填料是一種分離環類型，雖然拆出來有些困難，但執行機構不必拆卸，利用一些窄口的尖嘴工具就可以把填料扣出來或勾起來。不過，在采用這種方法時，一定要小心，因?yàn)樘盍虾谋”诨蜷y桿極容易被刮傷，稍不小心，即使更換了新填料函，仍然會泄漏。

正確更換填料

石墨填料有環形的，也有可以帶切口的。環形的安裝方法同四氟

填料。帶切口的要讓切口坡度平緩一點，一般為45-60度角。后面一圈要與前一圈的切口錯開，一般錯開120或180度角。

填料的安裝要足夠，量不足容易泄漏。一般石墨填料要安裝7-8

個以上，四氟填料要安裝10個以上，記好上下加平墊。對于高壓的調節閥石墨中間加的可能是鋼墊，以保證其強度

七、 調節閥完好的標準

盤根處不漏，有防雨帽，不漏風，不進水，運行靈

活，定位器安裝牢固，小風表指示正確。

防雨帽的作用。
