進口電動壓力調節閥的工作原理

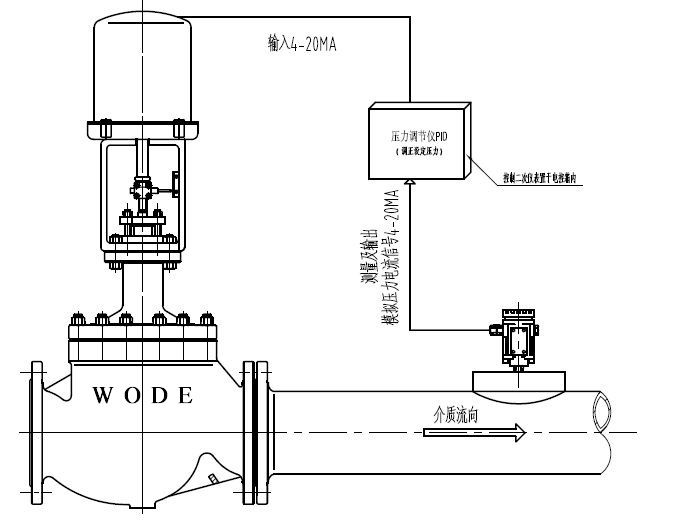

德國沃德進口電動壓力調節閥是一種壓力平衡式調節閥，采用籠式套筒導向、雙密封結構，配電動執行機構，電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度達到對壓力連續調節。控壓力控制系統，是由電動調節閥、壓力變送器、壓力調節儀組成，可以完成現代工業過程中對管道壓力的全自動控制。那該閥的工作原理是什么呢？

以下是進口電動壓力調節閥的工作原理綜合說明，結合技術細節與行業應用：

一、核心工作原理

?信號轉換與執行?

控制器輸出4~20mA電流信號至電動執行器，信號大小與閥門開度呈線性關系（4mA對應0%開度，20mA對應100%開度）?。

執行器內部電機將電流信號轉換為機械位移，通過減速機構驅動閥桿運動，改變閥芯位置?。

?閉環控制機制?

部分高端型號集成閥門定位器，實時反饋閥桿位移信號，與設定值對比后動態調整輸出，確保控制精度（重復精度±0.5%以內）?。

二、關鍵組件協同

?電動執行器?

包含電機、減速器、位置傳感器，支持智能診斷功能（如過載保護、行程校準）?。

?調節閥體?

高壓差工況采用多級降壓設計（如籠式套筒結構），降低氣蝕與噪音?。

三、典型控制流程

?信號輸入?：控制器接收傳感器（如壓力變送器）的4~20mA反饋信號?。

?動態調節?：執行器根據偏差調整閥門開度，直至系統壓力穩定在設定值?。

四、應用場景示例

?高壓蒸汽系統?：德國沃德WODE電動高壓調節閥通過多級流道設計實現40MPa壓差下的精確控制?。

?化工過程控制?：4~20mA信號驅動閥門定位器，適應腐蝕性介質的高精度調節需求?。
