截止閥的多種閥體結構形式

        截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或海錐面，閥瓣沿閥座的中心線作直線運動。用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。因此，這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，適合于對流量的調節。

以沃德WODE公司的截止閥為例，截止閥常用的閥體形式有：有T形閥體，角式閥體和Y形閥體等，該文中就這三種閥體樣式結構介紹。

T形閥體

T形閥體是最常用的，但是這種形式閥體的曲折流道產生的流阻是上述各形式中最高的。具有低流動特性和較高的壓降。它們可以用于快速節流，如在繞過控制閥的旁路上。也可以用于僅要求節流不考慮壓力降的場合。

T形閥體的外形有三種結構。

T形閥體屬于直通流道。

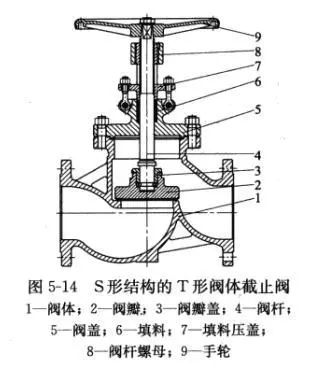

S形結構(圖5-14)

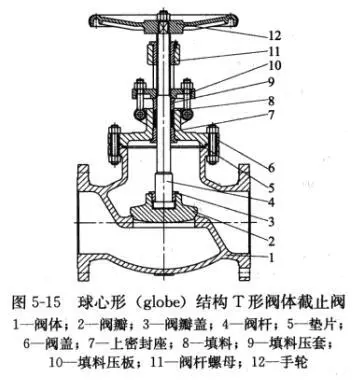

球心形結構(圖5-15)

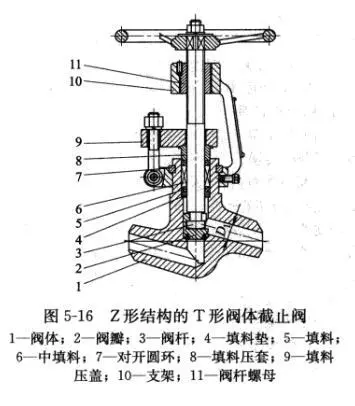

Z形結構(圖5-16)

角式閥體

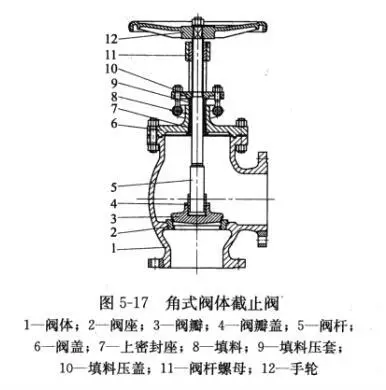

角式閥體(圖5-17)的閥門安裝在靠近管路彎頭部分時，有兩大優點:第一，與T形閥體相比，流阻大大減小;第二，使用角式閥體可以減少管路接頭和節省一個彎頭。

角式閥體用于有脈動流動的地方，這是因?yàn)樗哂刑幚磉@類流動節流作用的能力。

角式閥體屬于角式流道。

Y形閥體

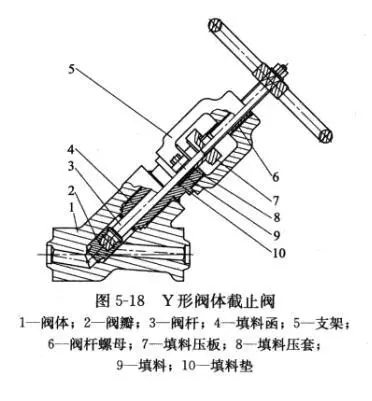

Y形閥體(圖5-18) 的設計，是為了使閥門的流阻減到最小程度。這種閥門在開關時，流阻小而且密封面也耐用。

Y形閥體在截止閥的閥體類型中是流阻最小的，可以長期微啟而無嚴重沖蝕。

Y形閥體屬于直流流道。

截止閥再日常應用中的優勢：在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨。開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修，在工業生產、蒸汽管路、天然氣管路中廣泛應用。
