進口自力式天然氣減壓閥怎樣根據流量計算選型

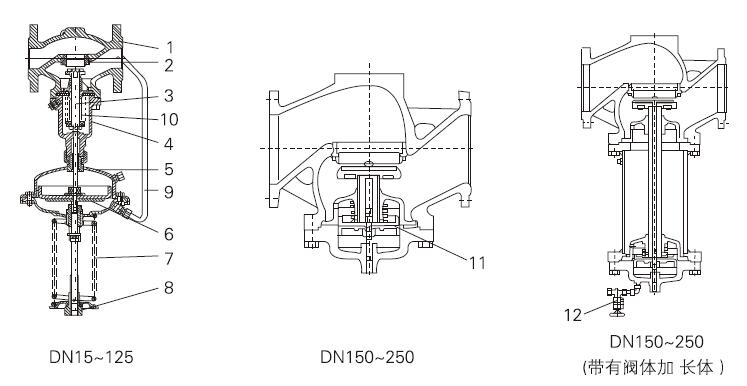

德國沃德WODE的進口天然氣減壓閥無需外加能源，利用被控介質自身能量作為動力源。引入執行機構控制閥芯位置來改變流通面積，改變流量，從而使閥后壓力穩定到給定值，具有動作靈敏，控制精度高，節約能源等特點。

根據流量為進口自力式天然氣減壓閥選型是一個非常重要且專業的技術過程。選型正確與否，直接關系到整個調壓系統的穩定性和安全性。

以下是一個詳細、可操作的選型計算步驟和指南。

核心選型原則

選型的核心目標是：確保所選閥門的口徑和能力，能夠在最小和最大流量范圍內，將進口壓力平穩地減至并穩定在所需的出口壓力，同時避免閥門發生喘振、噪音或過度磨損。

關鍵選型步驟與流量計算

第一步：收集必備參數（選型基礎）

在開始計算前，您必須明確以下所有參數：

介質：天然氣（明確組分，特別是相對密度）。

進口壓力 (P1)：最大進口壓力 和 最小進口壓力 (單位: MPa(a) 或 kPa(a)，建議使用絕對壓力)。

所需出口壓力 (P2)：最大出口壓力（通常是安全切斷閥的觸發壓力）和 最小出口壓力（必須滿足下游設備的最低工作壓力）(單位: MPa(a) 或 kPa(a))。

最大流量 (Qmax)：下游所有設備在極端工況下的總耗氣量。

正常流量 (Qn)：下游設備在常規運行時的總耗氣量。

最小流量 (Qmin)：下游設備在最低負荷運行時的耗氣量（如僅維持狀態）。

溫度：天然氣的操作溫度范圍 (單位: °C 或 K)。

管道口徑：預連接的管道尺寸。

第二步：理解關鍵概念 - Cv值（流量系數）

Cv值 是衡量閥門流通能力的核心參數。其定義為：當閥門全開時，兩端壓差為1 psi（磅/平方英寸），水溫為60°F（15.6°C）時，每分鐘流經閥門的美加侖數。

對于氣體，我們需要使用修正后的流量公式。

第三步：應用流量計算公式

對于天然氣等可壓縮氣體，國際上通用且最權威的公式是 ISO 6358 衍生的公式或類似形式。以下是其中一個常用形式：

最大流量時的Cv值計算：

您需要計算在 最苛刻工況 下（通常是 最低進口壓力P1min 和 所需的最大出口壓力P2max 組合）滿足 最大流量Qmax 所需的Cv值。

公式：

Q = Cv * √(2 * ΔP * ρ / (1 - 0.67 * ΔP / P1))

其中：

Q = 體積流量 (m3/h 或 Nm3/h，注意單位統一)

Cv = 流量系數

ΔP = 壓差 (P1 - P2)，單位與P1一致 (建議使用 kPa(a))

P1 = 進口絕對壓力 (kPa(a))

ρ = 操作狀態下氣體的密度 (kg/m3)

簡化與實用方法：

由于上述計算涉及密度，相對復雜。在實際選型中，更常用的方法是使用閥門制造商提供的選型軟件或選型手冊。您只需輸入第一步中收集的參數，軟件會自動計算出所需的Cv值。

您需要做的就是：確保您收集的參數準確無誤。

第四步：初選閥門口徑（查表與匹配）

根據計算出的所需Cv值，查閱意向品牌（如FISHER、SAMSON、WODE、VTON等）的產品選型手冊。

手冊中會列出不同口徑閥門對應的額定Cv值。

選擇那個其額定Cv值 略大于 您計算出的所需Cv值 的閥門口徑。

注意：選擇的閥門額定Cv值不應過大，通常要求在實際最大流量時，閥門的開度在 20% ~ 80% 之間。

Cv值過大：閥門會長期在小開度下工作，容易導致閥芯和閥座沖蝕損壞，控制精度差，易產生噪音和振動。

Cv值過小：即使在最大開度也無法滿足最大流量需求，導致下游壓力不足。

第五步：校驗其他關鍵工況

一個優秀的選型必須校驗所有邊界條件：

校驗最小流量工況：

在 最高進口壓力P1max 和 最小的出口壓力P2min 組合下，校驗 最小流量Qmin。

此時計算出的所需Cv值會非常小。您需要確認初選的閥門在如此小的開度下是否仍能穩定控制，避免關不死或控制失靈。高性能的進口閥門通常有更好的可調比（如 50:1 或更高），能適應更寬的流量范圍。

校驗噪音與流速：

氣體在閥內節流會產生噪音。進口品牌通常會提供噪音預測軟件。

一般要求閥體內的氣體流速不超過馬赫數0.3，或在閥出口管道內的流速不超過20-30 m/s，以控制噪音和振動。

校驗關閉壓力：

當流量為零時，出口壓力會略有上升（稱為“關閉壓力”）。需要確認這個關閉壓力不會超過下游安全裝置（如安全閥）的設定值。

綜上所述通過以上系統性的步驟，您就可以科學地為您的天然氣系統選擇一個合適的進口自力式減壓閥，確保其長期穩定、高效地運行。
