進口自力式氧氣減壓閥要配套哪些閥門使用

德國沃德WODE的進口自力式氧氣減壓閥無需外加能源，利用被控介質自身能量作為動力源。引入執行機構控制閥芯位置來改變流通面積，改變流量，從而使閥后壓力穩定到給定值，具有動作靈敏，壓力波動小等特點。

進口自力式氧氣減壓閥為閥后壓力調節型（B型），壓力分段范圍15~3000Kpa，配用不同的檢測執行機構，廣泛應用于氧氣及其它易燃易爆介質的減壓穩壓的自動控制。

進口自力式氧氣減壓閥絕不能單獨使用，必須與一系列配套閥門組成一個完整的壓力控制單元（或稱“閥門組”），才能確保系統安全、可靠、靈活地運行。

以下是核心的配套閥門及其作用，您可以將其作為設計和安裝的核對清單。

各配套閥門詳解

1. 上游入口側配套閥門

入口高壓隔斷閥 (Shut-off Valve)

類型：高壓針閥 或 截止閥。

作用：

安全隔離：在檢修、更換減壓閥或長時間停用時，用于徹底切斷上游高壓氧氣。

緩慢啟閉：針閥具有微調功能，可以非常緩慢地開啟，避免高壓氧氣瞬間沖擊減壓閥入口，這是至關重要的安全操作步驟。

要求：必須是氧氣專用，禁油處理，壓力等級必須高于氣源最大壓力。

入口高壓過濾器 (Strainer/Filter)

作用：捕獲并去除上游管道中可能存在的鐵銹、金屬顆粒、灰塵等機械雜質。這些雜質隨高速氧氣流進入減壓閥時，會損壞精密密封面（如閥座），更危險的是，摩擦或撞擊可能產生火花，引發爆炸。

要求：濾芯必須為不銹鋼燒結等氧氣兼容材料，定期清洗或更換。

進口壓力表 (Inlet Pressure Gauge)

作用：

監測氣源壓力（如氧氣瓶殘壓）。

判斷減壓閥的工作壓差 (ΔP = P1 - P2)，這對于評估減壓閥的流通能力和穩定性至關重要。

2. 下游出口側配套閥門

出口低壓隔斷閥 (Outlet Shut-off Valve)

類型：截止閥 或 全通徑球閥。

作用：

隔離下游設備：便于在不影響減壓閥設定的情況下，對下游設備進行維修或更換。

用于測試：在調試減壓閥時，關閉此閥可以檢查減壓閥的靜態密封性能和出口壓力設定。

要求：氧氣專用。若使用球閥，必須是防靜電結構的全通徑球閥，以確保安全。

出口壓力表 (Outlet Pressure Gauge)

作用：直接顯示減壓閥的出口工作壓力，是設定、監控和調試減壓閥的關鍵儀表。

要求：量程應覆蓋減壓閥的出口壓力范圍，精度可靠。

安全閥 (Safety Valve) 或 泄壓閥 (Relief Valve)

作用：作為最后的被動安全防線。如果減壓閥的安全切斷功能失效，且下游系統因受熱或堵塞導致壓力異常升高，安全閥會自動開啟，將超壓氧氣排放到安全區域，防止下游管道或設備爆裂。

要求：設定壓力應略高于減壓閥的安全切斷壓力，但必須低于下游管道和設備的設計壓力。排放口應接至室外安全處。

3. 可選但推薦的配套部件

旁路閥 (Bypass Valve)

作用：在主減壓閥需要維修或發生故障時，打開旁路閥，可以繞過減壓閥，臨時直接向下游供氣（通常是通過一個小的固定減壓器或限流孔），保證工藝的連續性。常用于不允許停氣的關鍵工藝流程。

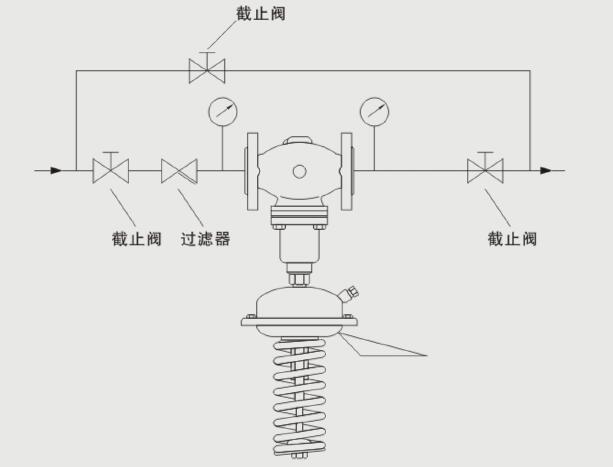

總結：一個完整的“減壓站”配置

一個安全、規范的進口自力式氧氣減壓閥站應至少包括：

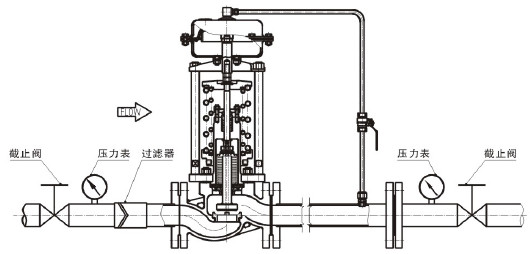

【上游氣源】→ 【入口高壓隔斷閥】→ 【入口過濾器】→ 【進口壓力表】→ 【進口自力式氧氣減壓閥】→ 【出口壓力表】→ 【出口低壓隔斷閥】→ 【安全閥】→ 【下游設備】

核心原則：

安全：通過隔斷閥、過濾器、安全閥實現多重保護。

可控：通過壓力表和隔斷閥實現精確調試和隔離。

可靠：所有組件都必須為氧氣服務而設計和處理，確保長周期安全穩定運行。

在設計或安裝時，務必將這些閥門作為一個整體系統來考慮，確保它們之間的材料、壓力等級和連接方式完全匹配。
